Relieve y suelo

¿Se entiende mejor la ladera sin mover sus alturas? Esta comparación separa el sombreado del terreno y los colores de cobertura. Todas las imágenes conservan cámara y escala.

Ensayo del 8 de septiembre de 2026. El sombreado cartográfico usa las normales del DEM registrado: no añade cotas, microrelieve ni datos nuevos. La luz del sol, los edificios y los caminos mantienen su geometría. No sustituye todavía la maqueta navegable ni acredita continuidad entre recortes.

01 · Leer el terreno con la ciudad

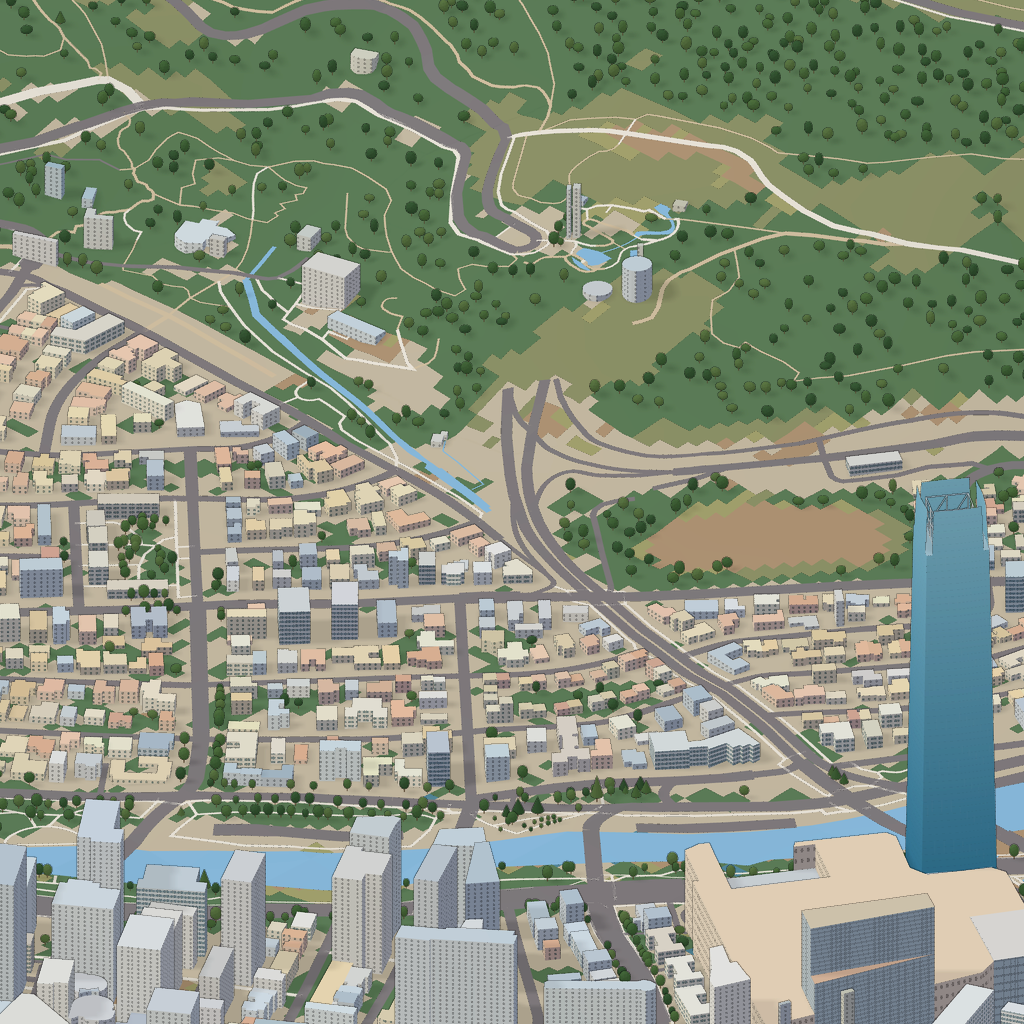

Recorte de control de Costanera y ladera, con la paleta y luz de v24 — Control v24 · sin sombreado cartográfico adicional.

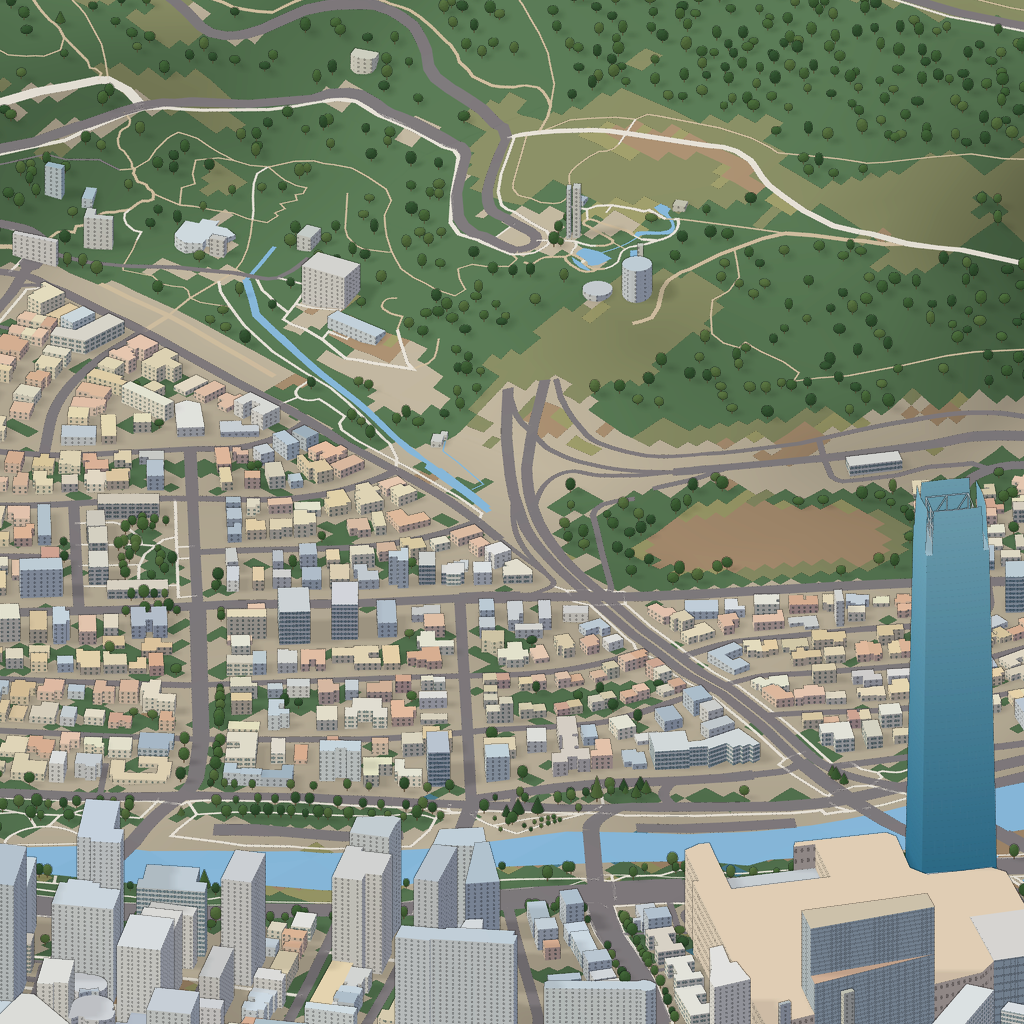

Mismo recorte con contraste calculado desde la orientación de las pendientes — Ensayo · misma paleta, con respuesta tonal a ambos lados de la pendiente.

Las alturas, la profundidad, las identidades y la transparencia se comprueban contra el control. El tono adicional es una decisión cartográfica, no otra fuente de sombras físicas. Al abrir cada imagen puedes revisarla a resolución completa.

02 · Aislar forma y oscurecimiento

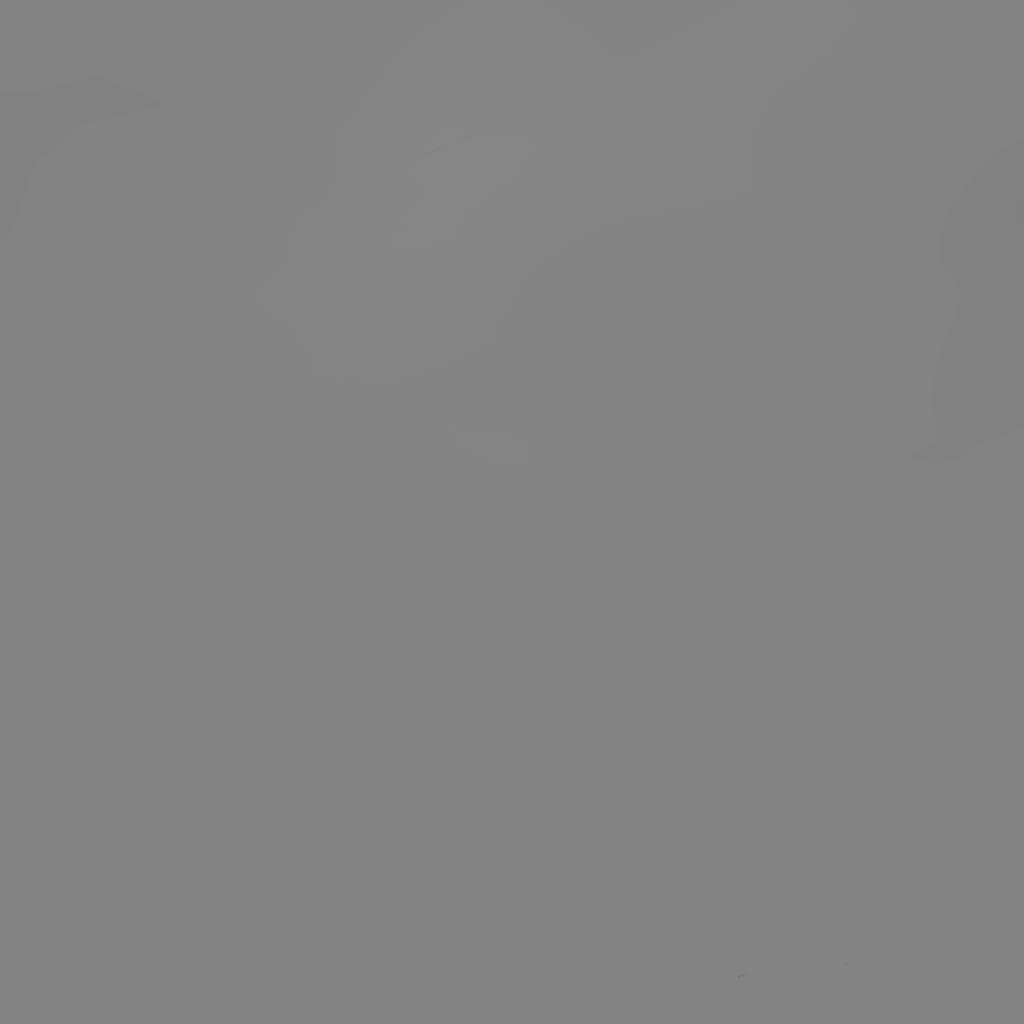

Terreno gris sin objetos, con reducción uniforme del tono — Control gris · multiplicador constante 0,8.

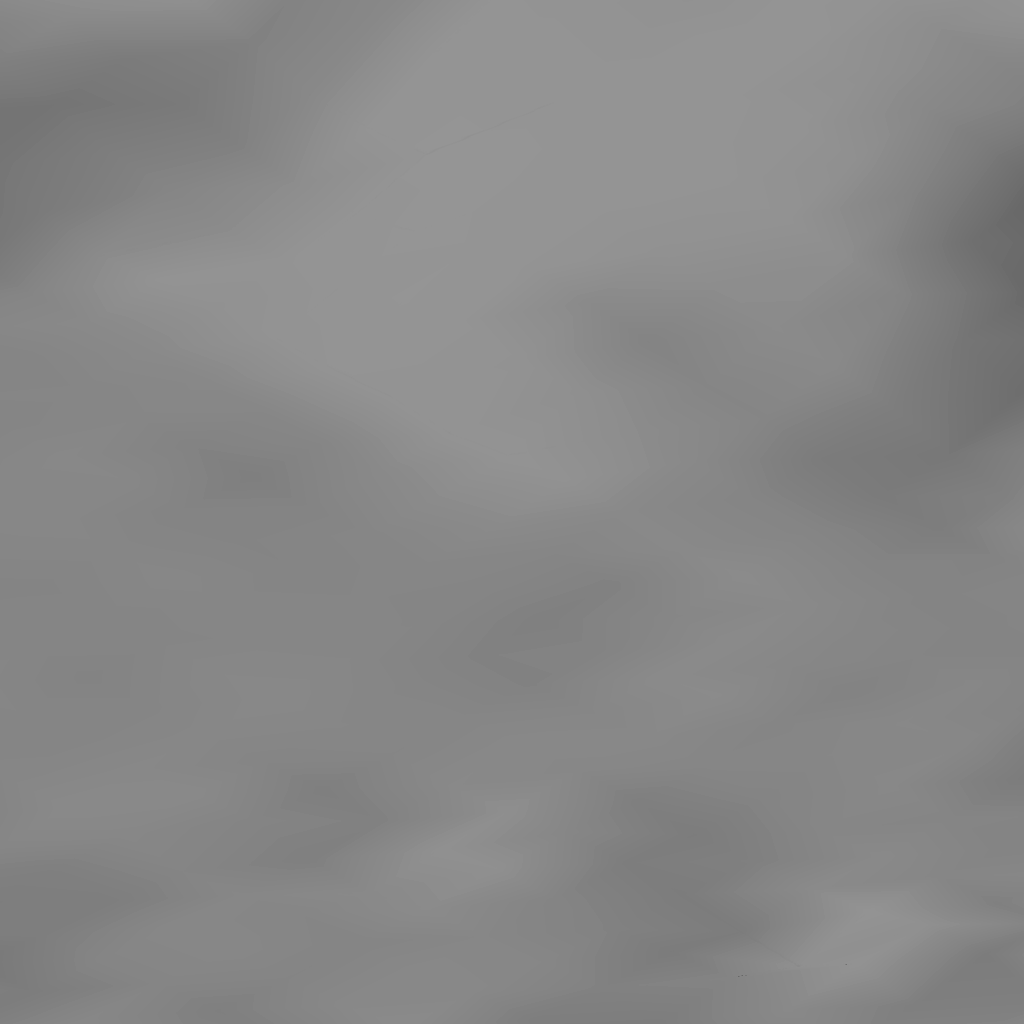

Mismo terreno gris con tono variable calculado desde sus normales — Contraste por orientación · multiplicador entre 0,5 y 1; plano en 0,8.

Estas vistas retiran edificios, árboles y vías para mostrar sólo el terreno. Permiten comprobar si aparecen lomos y vaguadas, en lugar de atribuir al relieve un simple oscurecimiento de toda la imagen.

03 · Una paleta que no se promueve

Ensayo sombreado con colores de cobertura conservados — Paleta vigente · distingue las coberturas.

Comparación con tonos tierra ilustrados bajo árboles, matorral y pasto — Paleta tierra ilustrada · no representa colores de suelo observados.

El ensayo tierra mantiene las clases y sólo modifica tres materiales. Reduce demasiado su separación en la prueba aislada; se conserva para comparar, no como nueva paleta del mapa.

Qué revisar antes de extenderlo

¿Puedes seguir una misma ladera a través de los cambios de cobertura? ¿Los senderos siguen legibles? ¿Las zonas oscuras ayudan a entender el volumen o parecen manchas? Este recorte no incluye toda la cumbre ni demuestra que cada camino esté conectado.

Fuentes: geometría de © OpenStreetMap contributors, ODbL; DEM HGT Skadi/SRTM y cobertura ESA WorldCover 2021. Suelo y vegetación son ilustrados. El detalle de una fachada no es un levantamiento del edificio.

Fuentes, parámetros, controles y hashes · Mapa de comparación v24.
